Elkraftsystem

Prognos: Elpriser kommer att svänga mer och oftare på grund av mer vindkraft. Skillnaderna blir större mellan nord och syd. Höga priser vid fler tidpunkter och har fler orsaker än idag. Större prisvariationer ger större kostnaderna för de som inte kan eller vill anpassa sig.

 </p>

Ett elkraftsystem består av anläggningar med kraftledningar, generatorer, förbrukningsanläggningar, transformatorer och ställverk som tillsammans bildar ett system.</p>

Dess syfte är att omvandla en energikälla (till exempel vind) till elektricitet och därefter överföra denna till förbrukningen (till exempel en glödlampa). Elkraftsystemet kan indelas i delsystem, såsom generering, transmissionsystem, regionnät och distributionssystem.</p>

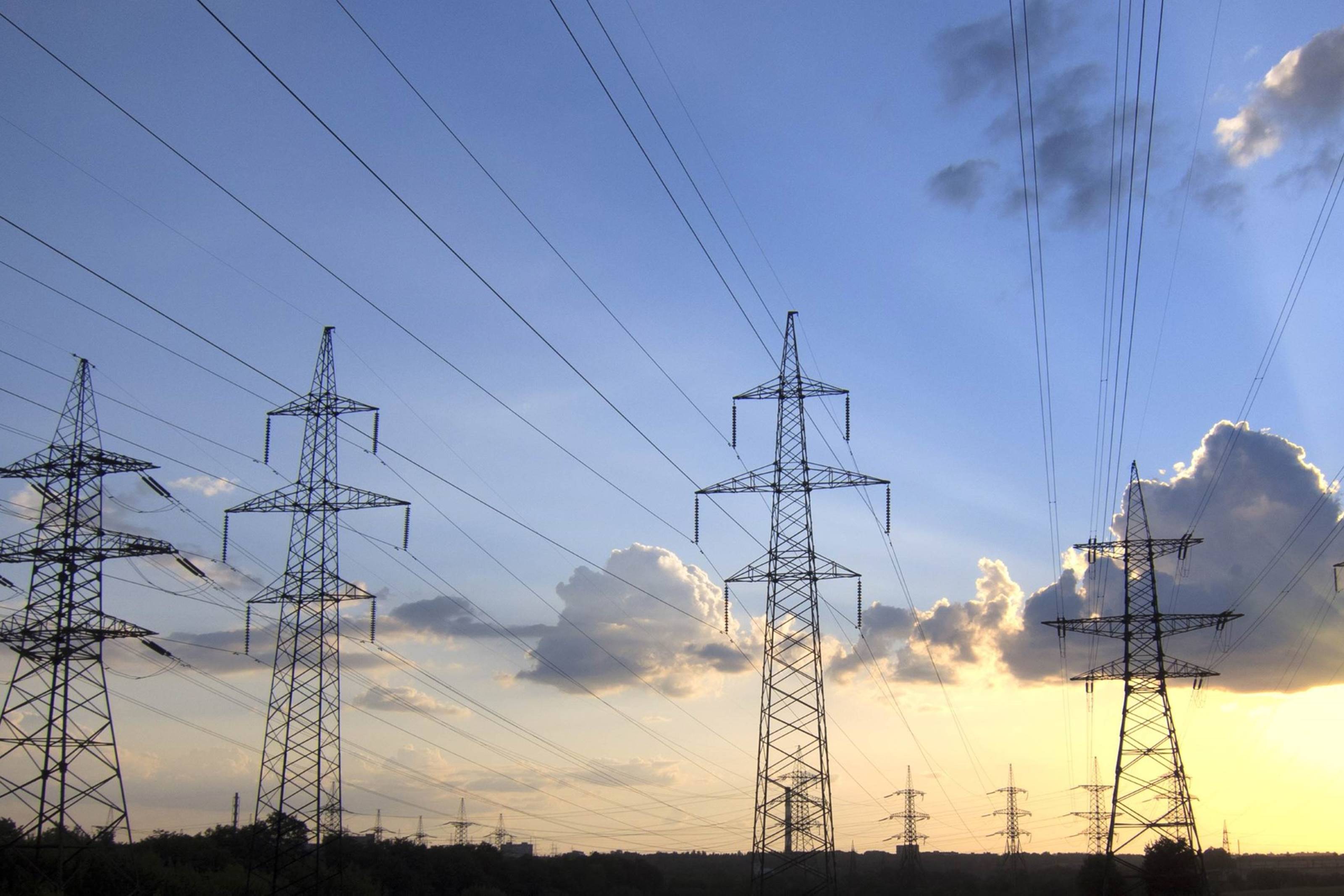

##f=3&t=title&a=media/Elkraft.jpg&ta=text med länk&b=Elkraft&w=40##</p>

Elkraftsystemet kan hantera hög- eller lågspänning. Högspänning är större än 1000 V växelspänning eller 1500 V likspänning. Lågspänning har lägre spänning än 1000 V växelspänning och 1500 V likspänning.</p>

##f=4##</p>

Inom elkrafttekniken innebär spänningsnivå dess effektivvärde av huvudspänningen.</p>

Stamnät är ett landsomfattande nät av kraftledningar som har höga spänningarna, Det knyter ihop produktionsanläggningar / kraftstationer, regionnät och nät i grannländerna.</p>

Det svenska stamnätet, som ägs av staten och förvaltas och drivs av Svenska Kraftnät, består av ledningar med en spänning om 220 eller 400 kV och även ledningar för högspänd likström.##f=1&ta=Elkraftsystem, Wikipedia</a>&d=källans datum##</p>

##f=2&t=Effekt, energi och Watt&d=2022-12-24##</p>

Effekt anger hur stark en elapparat är. Ju högre effekt en elapparat har, desto mer elektrisk energi eller ström går det åt för att driva apparaten.</p>

Energi mäts i wattimme (Wh). Oftast mäter man energi i kilowattimmar (kWh), som består av 1000 wattimmar. </p>

Effekt mäts i enheten watt (W). För att få fram hur mycket energi som en viss apparat använder så multiplicerar du effekten med tiden du använder apparaten. Tiden anges i timmar (h). Energi = Effekt x tid.</p>

Ex: En laddare till mobiltelefonen med effekten 5 watt som används i 2 timmar använder 5 x 2 = 10 Wh eller 0,01 kWh. Med ett elpris på 1,50 kr per kWh blir kostnaden 1,50 öre.##f=1&ta=Vad är kilowatt och kilowattimme? Vattenfall</a>&d=källans datum##</p>

##f=2&t=Elproduktion&d=2023-01-16##</p>

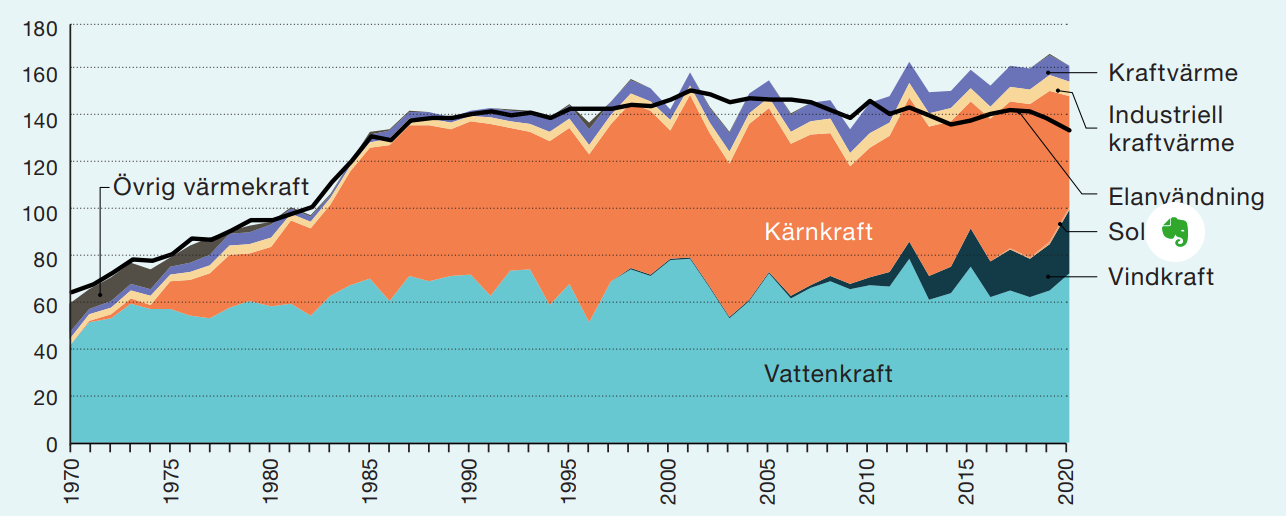

##f=3&t=title&a=media/Elkraftproduktion.png&ta=&b=Elproduktion per kraftslag 1970–2020, TWh, Energimyndigheten</a>&p=h&w=100##</p>

Kärnenergi tillhandahåller nu cirka 10 % av världens el från cirka 440 kraftreaktorer. ##f=1&ta=Nuclear Power in the World Today, World Nuclear Association</a>&d=2022-03##</p>

Den totala elproduktionen i Sverige 2020 uppgick till 159 TWh. Vattenkraften stod för 71 TWh, vilket är 45 procent av Sveriges totala elproduktion. Produktionen av vattenkraft är beroende av mängden nederbörd i form av regn och snö, vilket innebär att under ett år med lite nederbörd minskar produktionen och ett år med mycket nederbörd ökar produktionen. Under ett normalår produceras cirka 65 TWh el, men beroende på nederbörd kan detta avvika med cirka 15 TWh.</p>

Kärnkraften stod för 47 TWh år 2020, vilket motsvarar 30 procent av den totala elproduktionen i Sverige. Vattenkraften och kärnkraften kompletteras av vindkraft och kraftvärme. Vindkraften stod för 17 procent av den totala produktionen och kraftvärmen stod för 4 procent.</p>

Vattenkraften, kärnkraften och vindkraften bidrar till att Sverige har en mycket låg andel fossila bränslen i elproduktionen, jämfört med andra länder.##f=1&ta=Elproduktion, Ekonomifakta</a>&d=källans datum##</p>

Sidan Kontrollrummet visar aktuell frekvens, dvs avvikelser från 50 Hz. Där finns också aktuella uppgifter om elens flöde i Norden och Balticum.##f=1&ta=Kontrollrummet, Svenska Kraftnät</a>&d=källans datum##</p>

##f=2&t=Svängmassa&d=ändringsdatum##</p>

Svängmassa är en egenskap i kraftnätet som avgör hur mycket nätfrekvensen förändras vid en obalans mellan tillförd och förbrukad energi. Svängmassan ger en tröghet i systemet som begränsar plötsliga förändringar i nätfrekvens. Utan en tillräckligt stor svängmassa kan inte  frekvens hållas stabil vilken kan riskera kraftnätets funktionalitet.</p>

Fysiskt skapas svängmassan av roterande generatorer och turbiner. De har en tröghet mot förändringar i rotationshastighet och kan inte accelereras eller bromsas snabbt. Eftersom generatorerna är synkront kopplade till nätet skapas tröghet i nätfrekvensen.</p>

Med ökad andel förnybar energi minskar svängmassa och öka kraftnätets sårbarhet. </p>

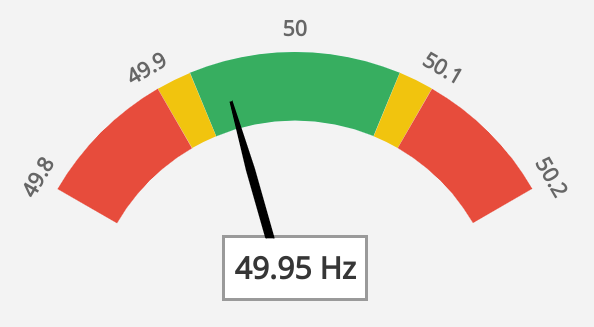

##f=3&t=title&a=media/Aktuell_frekvens.png&ta=text med länk&b=Aktuell frekvens visas i kontrollrummet hos Svenska kraftnät</a>&p=h&w=50##</p>

Typiska värden för svängmassa för olika produktionsslag, i sekunder
Kärnkraft </span>6,4
Vattenkraft </span>3,4
Kraftvärme </span>2,8
Vindkraft </span>0
Solceller  </span>0</p>

Solceller saknar svängmassa eftersom de inte har några roterande delar. Vindkraftverk har roterande delar, men dessa bidrar inte med svängmassa. Det beror på att vindkraftverk normalt inte är synkront kopplade till elnätet eftersom då dess varvtal är variabelt.##f=1&ta=Svängmassa, Wikipedia</a>&d=källans datum##</p>

##f=2&t=Elbrist&d=ändringsdatum##</p>

Om produktionen av el inte täcker efterfrågan så uppstår elbrist. Den måste då mötas med import för att täcka underskottet. Eftersom det inte finns några garantier för att våra grannländer kan exportera till oss kan elbrist leda till bortkoppling, det vill säga strömavbrott.</p>

Elbrist kan även uppstå på grund av att det inte finns tillräckligt mycket kapacitet i näten för att överföra el från där den produceras till där den används. Det kan alltså uppstå elbrist och överskott samtidigt i olika delar av landet. El går idag inte heller att lagra i stor skala. Det betyder att väderberoende elproduktion som till exempel vindkraft kan leda till överskott under blåsiga dagar men elbrist när det är kallt och vindstilla.</p>

Under senare år pekar prognoserna för effektbalansen på allt större risk för effektbrist. Detta beror främst på att två kärnkraftsreaktorer tagits ur drift men också på grund av att den tillgänglig effekten inom kraftvärmen minskat. Reaktorn Ringhals 2 stängdes av i december 2019 och det påverkade effektbalansen negativt för vintern 2019/2020 eftersom topplasttimmen brukar infalla under januari månad. Ringhals 1 avvecklas året efter vilket försämrade effektbalansen ytterligare under vintern 2020/2021.##f=1&ta=Elbrist, Ekonomifakta (2021-06-01)</a>&d=källans datum##</p>

##f=2&t=Effektbrist&d=ändringsdatum##</p>

Effektbalansen är förväntade elproduktionen minus den förväntade elkonsumtionen. Om konsumtionen är större än produktionen måste el importeras. Effektbalansen beräknas för topplasttimmen, den timme där efterfrågan på el väntas vara som högst. När effektbalansen är negativ kallas detta för effektbrist.##f=1&ta=Elbrist, Ekonomifakta</a>&d=2021-08-02##</p>

##f=2&t=Kraftvärmeverk och värmekraftverk&d=2022-12-04##</p>

Kraftvärmeverk producerar elektricitet och fjärrvärme. 80–90 procent av bränslets energiinnehåll kan tas tillvara. Kraftvärme bygger på att det finns möjlighet att ta emot den värme som "blir över" vid produktionen av el, oftast i ett fjärrvärmenät.</p>

Idag kommer ca 8–10 procent av elen i Sverige från kraftvärme, det vill säga den el som produceras samtidigt som fjärrvärme i kraftvärmeverk. År 2021 gav kraftvärmen 14,9 TWh el men mycket mer hade kunnat produceras.</p>

Värmekraftverk producerar enbart elektricitet och ar en verkningsgrad på maximalt cirka 50 procent.</p>

Se vidare Kraftvärme, Klimatfakta.info</a></strong> </p>

##f=2&t=Batterier i elnät&d=2022-12-11##</p>

Batterilagringssystem har potential att spela en mycket viktig roll i samband med integrering av förnybar energi i elnätet. Vattenfall driver stora batterilagringssystem i kombination med vind- och solkraftsparker på flera platser i Europa. Dessa kombinerade system, som även kallas hybridparker, balanserar inmatningen vilket gör elnätet mer stabilt. Vattenfalls nybyggda energipark Haringvliet i Nederländerna är Europas största hybridpark.</p>

Vattenfall bygger Nordens största batterilager som i storlek motsvarar ungefär en halv fotbollsplan, med kapacitet att driva Uppsala kommuns gatubelysning. ##f=1&ta=Decentraliserade lösningar, Vattenfall</a>&d=källans datum##</p>

##f=2&t=Elområden&d=2022-11-15##</p>

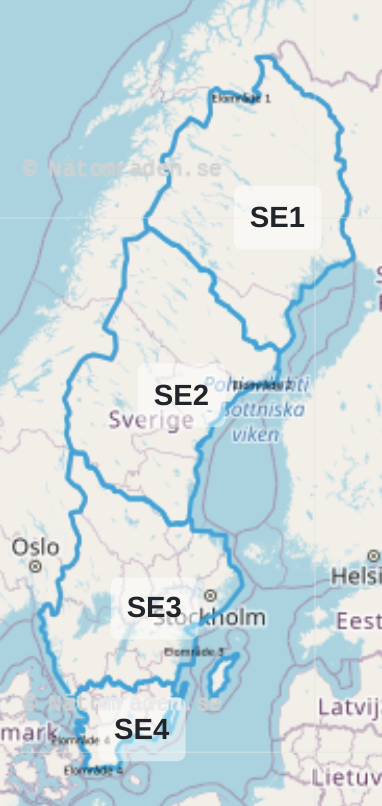

##f=3&t=title&a=media/Elområden.png&ta=text med länk&b=Elområden&p=h&w=30##</p>

Den 1 november 2011 delade Svenska Kraftnät in landet i fyra elområden. Uppdelningen gör det tydligt var i Sverige det finns behov av att bygga ut stamnätet för el. Den ger också en tydlig indikation på var i landet det finns behov att öka elproduktionen för att bättre motsvara förbrukningen i just det området och därmed minska behovet av att transportera elen långa sträckor.##f=1&ta=Elområden, Konsumenternas elmarknadsbyrå (2020-12-08)</a>&d=källans datum##</p>

Sveriges effektbalans kan delas in efter Sveriges fyra elområden från norr till söder.</p>
